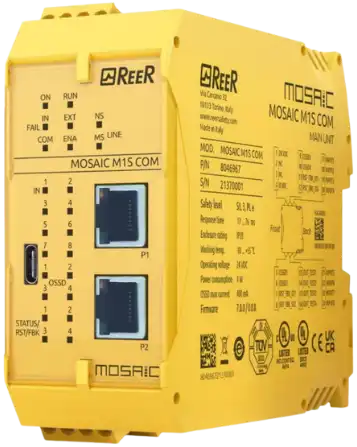

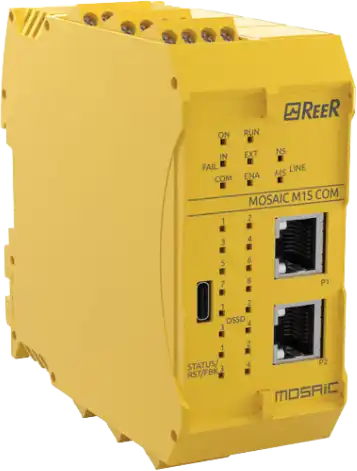

Mosaic M1S COM | Basis module veiligheid PLC

De ReeR Mosaic-serie is een modulair en flexibel veiligheids-PLC-systeem ontworpen voor industriële automatiseringstoepassingen. Het systeem biedt een breed scala aan veiligheidsfuncties, eenvoudige configuratie met de gratis Mosaic software en ondersteuning voor diverse communicatieprotocollen. De Mosaic-serie voldoet aan internationale veiligheidsnormen zoals ISO 13849-1 en IEC 62061, wat betrouwbaarheid en veiligheid garandeert in veiligheidskritische situaties.

Uitbreidingsmodules

De ReeR Mosaic-serie biedt verschillende modulaire uitbreidingsmodules om de functionaliteit van het systeem aan te passen en uit te breiden. Deze modules zijn ontworpen om eenvoudig te worden toegevoegd aan de basiscontroller waardoor gebruikers een veiligheidssysteem op maat kunnen maken voor specifieke toepassingen en eisen.

Aan de hand van het typenummer zijn de modules eenvoudiger van elkaar te onderscheiden:

• Ingangsmodules = MI**:
  Deze modules vergroten het aantal veiligheidsingangen voor het aansluiten van extra veiligheidscomponenten zoals noodstopknoppen, lichtschermen en veiligheidsmatten.
• Uitgangsmodules = MO**:
  Deze modules bieden extra veiligheidsuitgangen die kunnen worden gebruikt om actuatoren, magneetcontacten en andere veiligheidsrelevante componenten te besturen.
• In-/uitgangsmodules = MI*O*:
  Deze gecombineerde modules bieden zowel extra veiligheidsingangen als -uitgangen waardoor een grotere flexibiliteit en connectiviteit van het systeem mogelijk is.
• Hoofdmodule met geïntegreerde fieldbusprotocollen = M1S(C) COM (RV):
  Deze modules hebben geïntegreerde fieldbus interface protocollen (Modbus TCP, Ethernet/IP, PROFINET en EtherCAT) waardoor het niet nodig is om losse communicatiemodules aan te hoeven schaffen.
• Communicatiemodules = MB**:
  Deze modules voegen communicatiefunctionaliteit toe aan het Mosaic systeem. Per communicatieprotocol (Modbus TCP, Modbus RTU, Ethernet/IP, PROFIBUS, DeviceNet, EtherCAT, CANopen, USB, CC-Link en PROFINET) zijn losse modules leverbaar. Dit maakt een eenvoudige integratie van het Mosaic veiligheids-PLC-systeem met andere industriële automatiserings- en besturingssystemen mogelijk.
• 4-in-1 communicatiemodules = MBECOM/MBECOMC:
  Deze modules voegen vier communicatieprotocollen toe aan het Mosaic systeem (Modbus TCP, Ethernet/IP, PROFINET en EtherCAT). Dit maakt een eenvoudige integratie van het Mosaic veiligheids-PLC-systeem met andere industriële automatiserings- en besturingssystemen mogelijk.
• Schroef- of draadklemmen = **C:
  Vrijwel alle modules zijn leverbaar in een versie met schroefklemmen of een versie met draadklemmen. De versies met draadklemmen zijn eenvoudig te herkennen aan de toegevoegde “C” aan het typenummer.
• ATEX-gecertificeerd = **RV:
  Deze modules zijn ATEX-gecertificeerd en geschikt voor explosiegevaarlijke omgevingen. Omwille van de veiligheid hebben deze modules 8 inputs van max. 4mA.
